KOLLEKTÖR NEDİR?

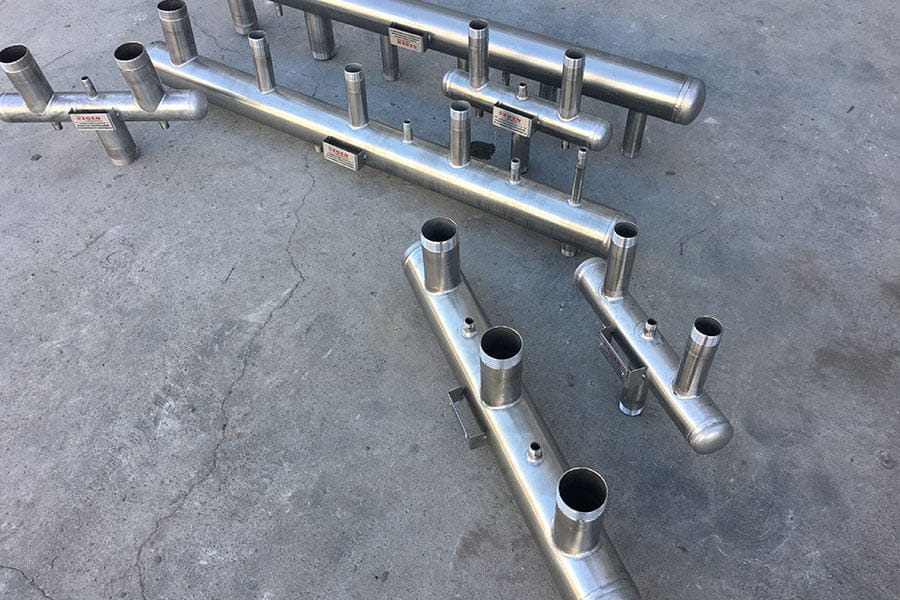

Kollektörler; ısıtma, soğutma ve sıcak su sistemlerinde bir ana hattan gelen akışkanı birden çok devreye dağıtan (dağıtım kollektörü) veya birden çok devreden gelen akışkanı tek bir hatta toplayan (toplama kollektörü) paslanmaz çelik gövdelerdir. İki kollektör birlikte çalışarak sistemin hidrolik dengesini ve zon bazlı kontrolü mümkün kılar.
NERELERDE KULLANILIR?
- Kazan daireleri: Birden çok kazandan gelen ısının zonlara dağıtımı
- Isı pompası sistemleri: Kaynak/kullanıcı tarafı dağıtımı, buffer tankı entegrasyonu
- Yerden ısıtma: Kollektör kabini içinde her oda için ayrı çıkış
- Radyatör devreleri: Bina blokları arasında dengeli dağıtım
- Bölgesel ısıtma (district heating): Alt istasyonlarda ana hat dağıtımı
- VRF / chiller sistemleri: Soğuk su devre dağıtımı
- Endüstriyel proses: Sıcak su, kızgın su, glikollü devreler
- Otel, AVM, hastane, fabrika gibi çok zonlu yapılarda merkezi dağıtım
Hidrolik Denge ve Düşük Kayıplı Kollektör Mantığı

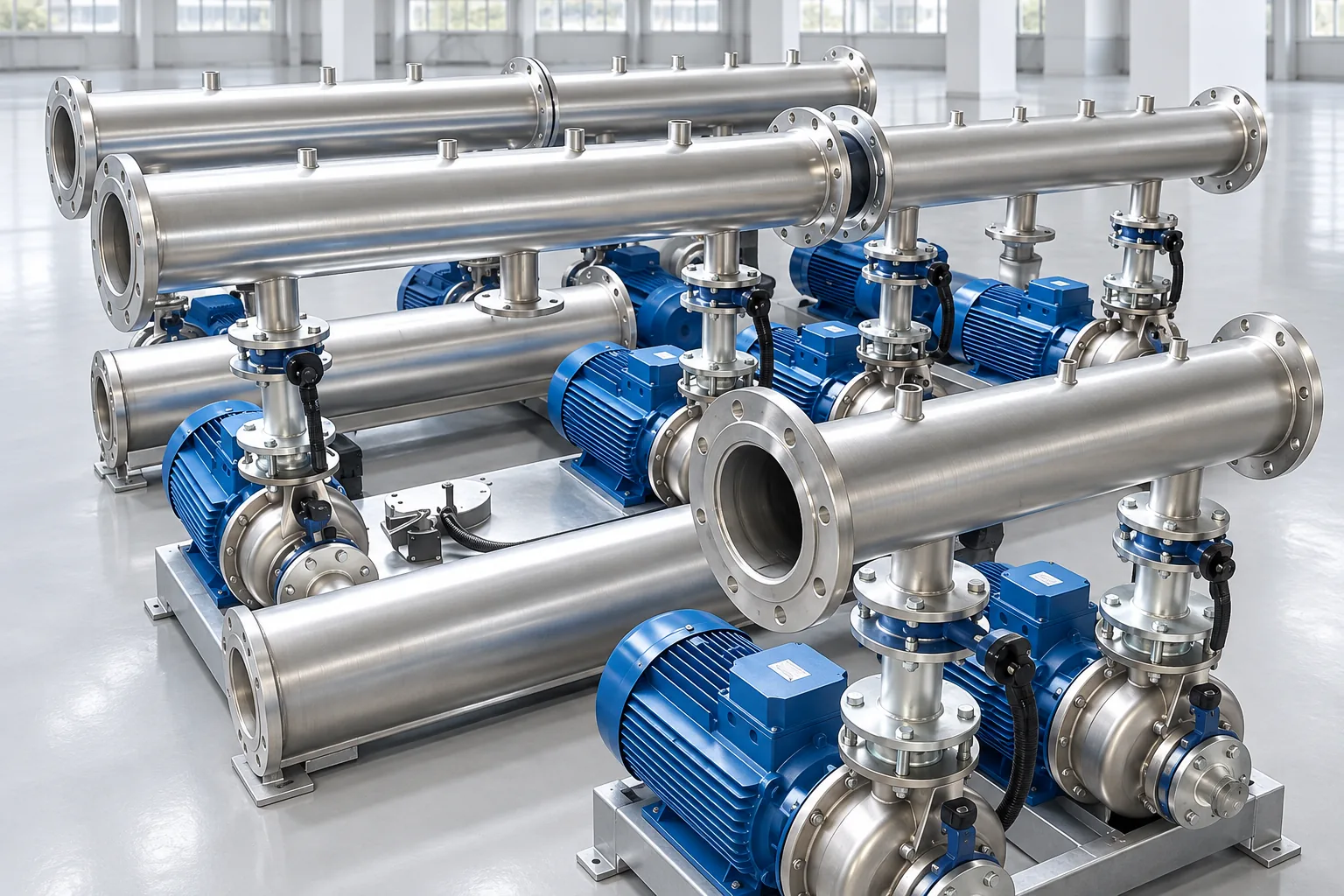

Kollektörün ana görevi, kaynak tarafı ile kullanıcı tarafı pompaları arasında basınç kayıplarını ayrıştırmaktır. Doğru boyutlandırılmış bir kollektör, bir devredeki vana kapanmasının diğer devrelerin debisini bozmasını engeller. Ana hat çapının branş çaplarına oranı 3:1 kuralı ile belirlendiğinde, kollektör içindeki akış hızı düşer ve devreler birbirinden hidrolik olarak izole olur (low-loss header / hidrolik denge tüpü prensibi).
Dağıtım vs Toplama Kollektörü
İkili kollektör kullanımı standart konfigürasyondur: gidiş (supply) kollektörü sıcak/soğuk akışkanı devrelere dağıtır, dönüş (return) kollektörü devrelerden geri gelen akışkanı toplar. Ölçüleri ve çıkış konfigürasyonu genelde simetrik tasarlanır; bağlantı sırası gidiş–dönüş eşleşmesi gözetilerek planlanır.
Çıkış Sayısı ve Branş Tasarımı
Tipik kollektörler 2–10 çıkışlı olarak imal edilir. Her çıkışın çapı, o hattın taşıyacağı debiye göre belirlenir; tüm hatların toplam debisi ana hat kapasitesini aşmamalıdır. Branşların kollektör gövdesi üzerindeki yerleşimi, akış simetrisi ve montaj alanı dikkate alınarak yapılır. Yan/üst/alt çıkış kombinasyonları proje şartına göre çözülür.
Zon Kontrolü ve Vana Entegrasyonu
Her devre çıkışına vana, denge vanası, debi ölçer veya motorlu vana eklenebilir. Bu, zon bazlı kontrol sağlar: bir bölge devre dışı bırakılırken diğerleri etkilenmez. Otomasyon entegrasyonu için sıcaklık sensörü ve flowmetre nozülleri imalat aşamasında planlanır.
Malzeme, Yalıtım ve Korozyon
- 304 paslanmaz: Standart ısıtma/sıcak su uygulamaları
- 316L paslanmaz: Klorürlü, korozif veya gıda temaslı sistemler
- Karbon çelik: Kapalı devre düşük maliyetli uygulamalar (proje şartına göre)
İzolasyon için cam yünü/elastomerik köpük + paslanmaz/galvaniz sac kaplama uygulanır. Sıcak hatlarda ısı kaybı, soğuk hatlarda yoğuşma kontrolü için kalınlık seçimi sıcaklık farkına göre yapılır.
Üretim ve Kalite Kontrol
- TIG/MIG kaynak prosedürleri ile paslanmaz birleşim
- Kaynak sonrası paslanmaz pasifizasyon (gerektiğinde elektropolisaj)
- Hidrostatik basınç testi çalışma basıncının 1,5 katında
- Boyutsal kontrol, kaynak görsel muayenesi
- Talep halinde NDT (penetran/radyografi) ek raporu
Sevkiyat ve Saha Montajı
Kollektörler taşıma kulakları, askı flanşları veya şase üzerinde sevk edilir. Saha montajında rijit sabitleme + termal genleşme payı birlikte planlanır; aksi halde boruda gerilme ve ses-titreşim problemleri oluşur. Bağlantı yönleri (yatay/dikey, sağ/sol) imalat çizimi aşamasında kesinleştirilir.
