Boyler

Boyler Nedir?

Günümüzde binalarda kullanılan sıcak su, farklı yöntemlerle elde edilir.

Genel olarak kücük ve müstakil binalarda ev ısıtma sistemleri olarak termosifon, elektrikli kombi , şofbenden yararlanılır. Bir nevi her boyler ani su ısıtıcıdır.

NEDEN BOYLER KULLANILMALI?

İnsanların toplu yaşadığı alanlarda ve faaliyet gösterdiği yerlerde bireysel sıcak su üretimi yerinde daha cok ekonomik yarar sağlayacak merkezi sıcak su hazırlama sistemleri geliştirilmiştir. Özellikle , fabrika , apartman , kışla , otel ve hastane gibi yerlerde günlük sıcak su tüketimi fazla olacağı için. buralara merkezi sıcak su hazırlama sistemleri yapılarak hem insan gücünden hemde yakıttan tasaruf sağlanır. Kullanma için sıcak sı hazırlamaya yarayan cihaza boyler denir.

BOYLER NE İŞE YARAR

Boyler beslemesinde 90-70 C sabit sıcaklıkta su gerekir, ayrıca yaz kış bütün yıl çalışır. Bu sebeple boylerin beslemesinde kulanmak için ayrı bir kazan bulunmaktadır. Bina ve boyleri aynı kazanda ısıtmak gerekirse , üç yollu vana kulanılarak iki farklı sıcaklıkta su elde edilir.

BOYLER NERELERDE KULLANILIR?

Apartmanlar
Müstakil binalar
Hastaneler
Yurtlar
Spor tesisleri
Fabrikalar

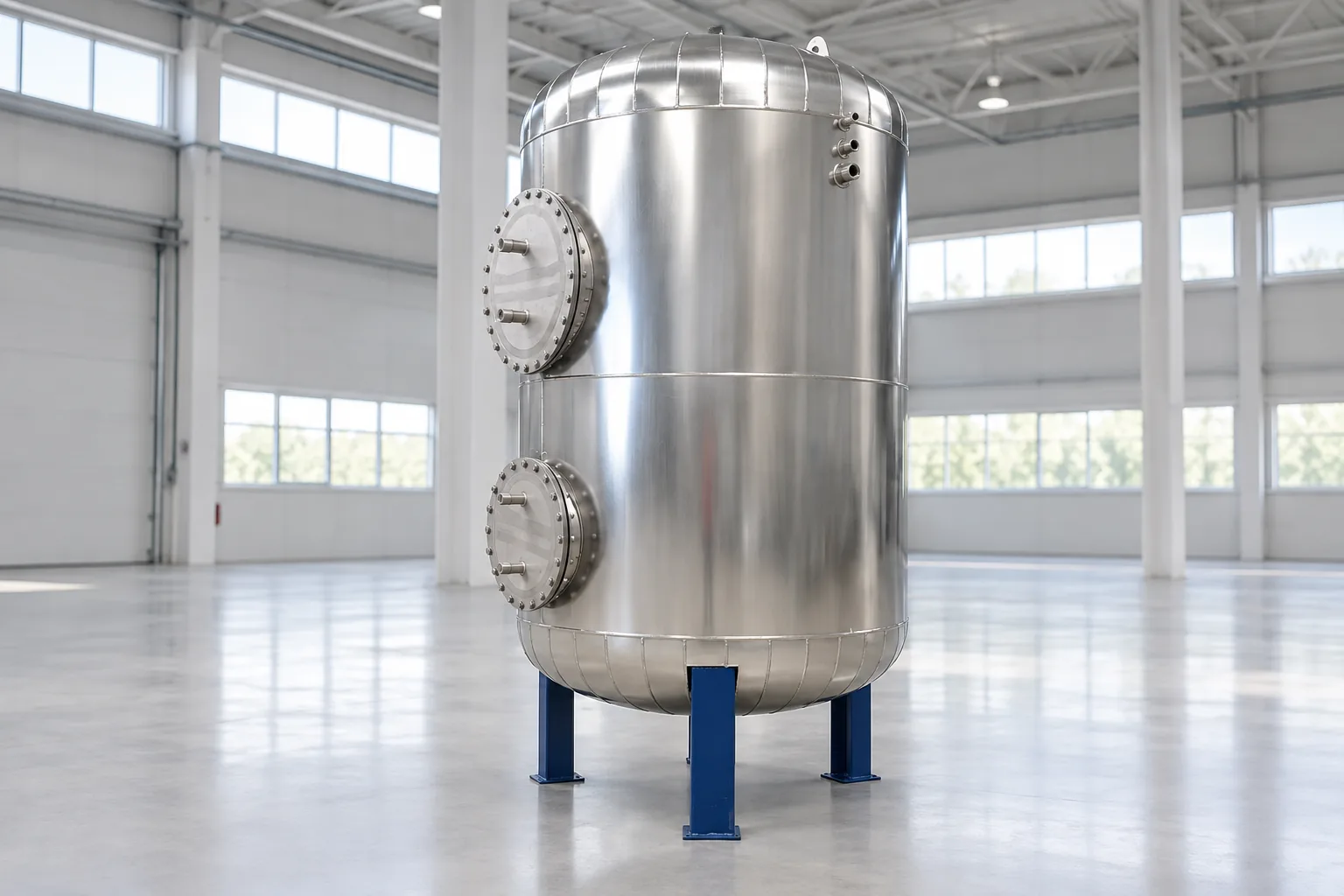

Neden Paslanmaz Boyler?

Paslanmaz çelikten imal edilen boylerlerin tamamı, pitting tipi korozyon, galvenik korozyon ve aralık korozyon durumları göz önüne alınarak tasarlanmıştır.

Paslanmaz çeliğin korozyon dayanımı çok yüksektir, korozyon riskini minimuma indirmek için özel imalat yöntemleri ve katodik koruma ile çeliğin yapısı korunmaktadır.

UZUN ÖMÜR
Paslanmaz çelikten imal edilen boylerlerin ömrü, kullanılan malzemenin yapısı gereği emaye tipi boylerlerden çok daha dayanıklıdır.

AKILLI YATIRIM

Paslanmaz çelikten üretilen boylerler dayanıklı ve bakımı kolay olduğundan malzemenin tüm ömrü dikkate alındığından ekonomiktirler.

İŞLETMEDE SÜREKLİLİK

Paslanmaz boylerler uzun ömürli olduğundan hotel fabrika gibi işletmelerde arıza oluşturmayacağından sıcak su kesintileri olmayacaktır. Bina uygulamalarında eski boylerin yerine yeni boyleri kazan dairesine yerleştirebilmek için çoğu zaman duvar yıkılmaktadır, paslanmaz boylerin ömrü uzun olduğundan bu işleme gerek kalmayacaktır.

YÜKSEK STANDART

Boylerlerde kullanılan her malzeme testen geçerek imalata alınmaktadır ve özel imalat yöntemi ve makinalarla imal edilmektedir.

Boyler Teknik Özellikleri

Paslanmaz boylerler aşağıdaki mazlemelerden üretilmektedir;

304L kalite paslanmaz çelik, 304 kalite paslanmaz çeliğin karbon oranı %0.03ten az olan versiyonudur. Temel özellikleri bakımından 304 kalite paslanmazla neredeyse birebir benzerlik gösteren bu paslanmaz çelik kalitesi, kaynağın yoğun olduğu yerlerde 304 kalite yerine önerilmektedir. 304 kalite yerine 304L, 304L kalite yerine 304 kalite paslanmaz malzeme kullanılmasında hiçbir sakınca yoktur. Buna rağmen kaynağın yoğun olduğu yerlerde 304L kalite paslanmaz çeliğin tercih edilmesi karbon karbürlenmesini önlemek açısından daha uygun olacaktır. Karbon oranının düşük olduğu bu kalite, kaynak yapılırken ortaya çıkan aşırı sıcaklıktan en az şekilde etkilenip karbon karbürlenmesini en aza indirir. Özetle 304L kalitenin az karbon içermesi, daha rahat kaynak yapılabilmesi için önemlidir ama bu kalite yerine 304 kalite kullanılmasında da hiçbir sakınca yoktur.

316 kalite paslanmaz çelik, 304 kalite paslanmaz çeliğin içerisine molibdenve daha fazla nikel eklenerek elde edilen bir malzeme kalitesidir. 316 paslanmaz çelik malzemelerin korozyona dayanımı kimyasal içeriği sayesinde sert koşullu ortamlarda (deniz suyu, asidik sıvılar vs.) dahi çok iyidir. Ayrıca 316 kalite malzemelerin kopma dayanımı (ultimate strength), 304 kalite malzemelere oranla çok daha yüksektir. Parçalar kaynakla birleştirilecekse, o kısımlar ısınmadan ötürü korozyon riskiyle karşı karşıya kalırlar. Böyle durumlardan kaçınmak için, daha az karbon içerikli olan 316L (1.4404) kalite paslanmaz çelik malzeme kullanılmalıdır. 316L kalite paslanmaz çelik ise 316 kalite paslanmaz çelik ile kimyasal içeriği açısından benzeşse de daha düşük oranda karbon içermektedir. Dolayısıyla 316L paslanmaz çelik kalın kesitlerde de kaynak sonrası tavlama gerektirmez.

HAFİF TASARIM, MEKANİK DAYANIM

Paslanmaz çeliğin müsade edilen emniyet gerilmesi siyah saca oranla daha yüksek olduğu için daha ince malzemeden üretilebilmektedir. 75-5000lt ye kadar olan her türlü boylerlerin, tankların ağırlıkları galveniz daldırma ve emaye kaplı boylerlere göre %17-37 oranında daha hafiftir.

YÜKSEK TEKOLOJİ

Paslanmaz çelik malzeme yapısı gereği çok dayanıklı olduğu için ancak kaliteli yüksek teknoloji imalat yöntemleri ile imal edilebilmektedir.

KALİTE

Üretilen her boylerin bir kimliği vardır, malzemeler test edildikten sonra imalata alınmaktadır. İstenildiği taktirde test değerleri bayilerimize/distrübütörlerimize türkçe veya ingilizce olarak sunulmaktadır.

TAMİRAT

Paslanmaz boylerlerde hatalı montaj sonrası oluşabilecek tüm zararlar tekrardan fabrikamızda giderilebilmektedir.

AMBALAJ

Ürünler nakledileceği ülkenin standartlarında sandıklanarak forklift kaldırmasına uygun şekilde nakledilmektedir. Yurtiçi yüklemelerinde bayi aracı üzerine fabrika teslimatlarında&kamyon bazındaki siparişlerde zedelenme riski olmayacağı için sandıksız palet üstü teslimat yapılabilmektedir.

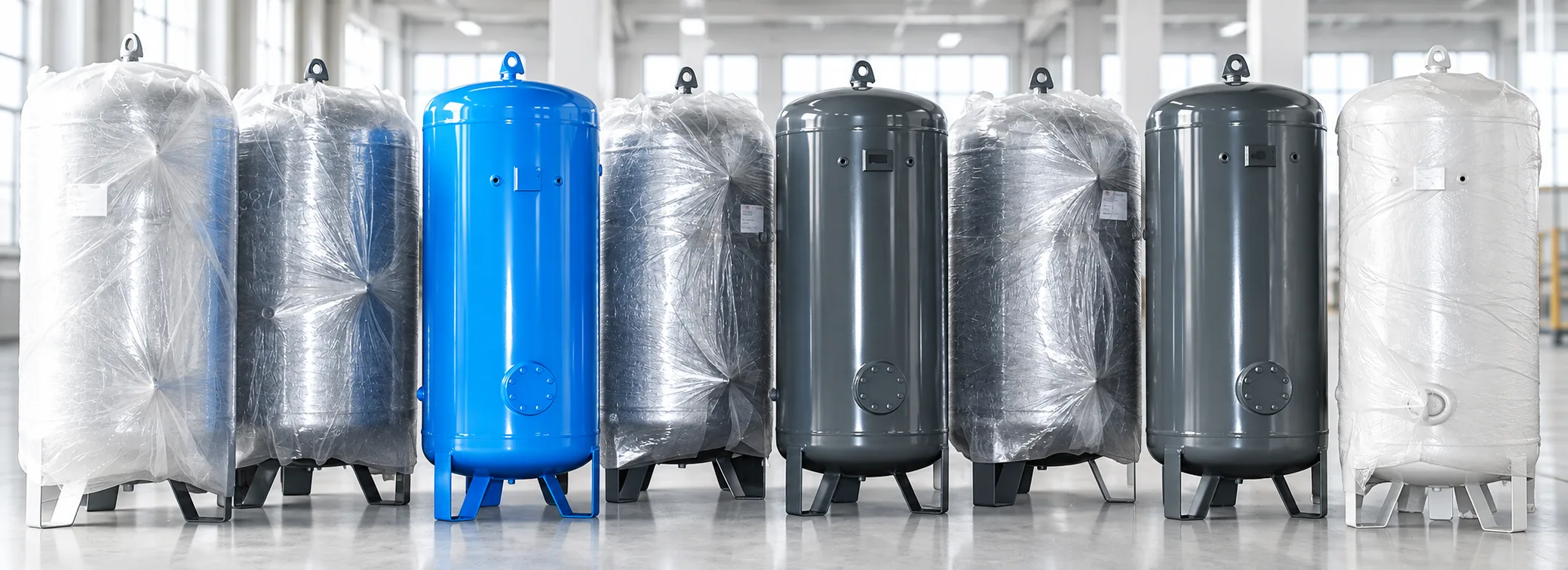

Boyler Çeşitleri

Sacdan kıvrılarak eksiz tek parca silindirden oluşur.

Tek serpantinli boyler
Çift serpantinli boyler
Elektrikli boyler

olmak üzere üç tip mevcuttur. Dik ve yatay kulanıma uygun olarak imalatı yapılır. Büyük hacimli olanları söküleblir serpantinli olarak imal edilir. İç kısımlarında borudan yapılmış serpantin bulunmaktadır.
Tek serpantinli hızlı boylerler tek bir ısı kaynağından ( buhar kazanı , sıcak su kazanı , güneş enerjisi panelleri , jeotermal enerji , ısı pompası … vb ) aldığı ısı enerjisi ile hem ekonomik hemde hijyenik kullanım sıcak su temini sağlar.
Çift serpantinli boyler tiplerinde örneğin önce güneş enerjisi kollektörüne ve kazana bağlantısı yapılır ısıtma öncelikli olarak güneş enerjisi kollektörü ile gercekleşir sıckalığın ayarlanan seviyeye gelmediği hallerde kazan hattı otomatik olarak devreye girer.
Boyler 100-10.000 litre hacimleri arasında imal edilebilir. Boyler seçimi yapılırken hangi boyleri kulanacağımız ve bu boylerin özelliklerini bilmek önemlidir .

SERPANTİNLİ BOYLER BORU BAĞLANTILARI

Şeklimizde serpantinli boylerin alçak basınçlı buharlı tesisata bağlantı şeması görülmektedir. Kullanım sıcak su çıkışı, buharın girdiği kısma yakın üst bağlantı ucuna sığuk su girişi de boylerin diğer alt baglantı ucuna bağlanması gerekir.
Termostatik vana : Buhar girişinde kulanılmıştır. Boyler içindeki kulanım suyu istenilen sıcaklığa ulaşıncavana otomatik olarak buhar girişini kapatır. Boylerdeki su sıcaklığı ayarlanan sıcaklık değerinin altına düşünce buhar girişini açar ve ısınma devam eder.

Pislik tutucu : Termostatik vanadan önce konur. Tesisattan gelebilecek partiküllerin sisteme zarar vermesini önler.
Kondenstop : Buharın dönüş borusuna geçmesini engeller. Burada arıza durumu düşünülerek by-pas devre yapılmalıdır.

Alttaki şemada çift serpantinli boylerin alçak basınçlı buharla çalışan bir ısıtma sisteminden faydalanılarak kullanma için sıcak suyun elde edilmesi ve boyler bağlantı şeması görülmektedir. Boyler hesabı ; boyler hacmi, kulanım yeri ve kullanıcı sayısına göre hesaplanır. Boyler sağlam ayaklar üzerine oturtulmalıdır. Ayrıca ısı kaybını engellemek için izolasyon yapılır. Boyler cinsi ne olursa olsun üzerindeki bağlantılar sökülebilir.( rakor , flanş ve sağ – sol maşonlu ) olmalıdır.
