Borulu Eşanjör

Borulu Eşanjör Nedir?

Borulu ısı değiştiricisi veya ısı eşanjörü , ısı değiştiricilerin bir çeşitidir.Daha doğru tanımla ısı eşanjörü tasarlarken kulanılan sınıflandırmalardan biridir.

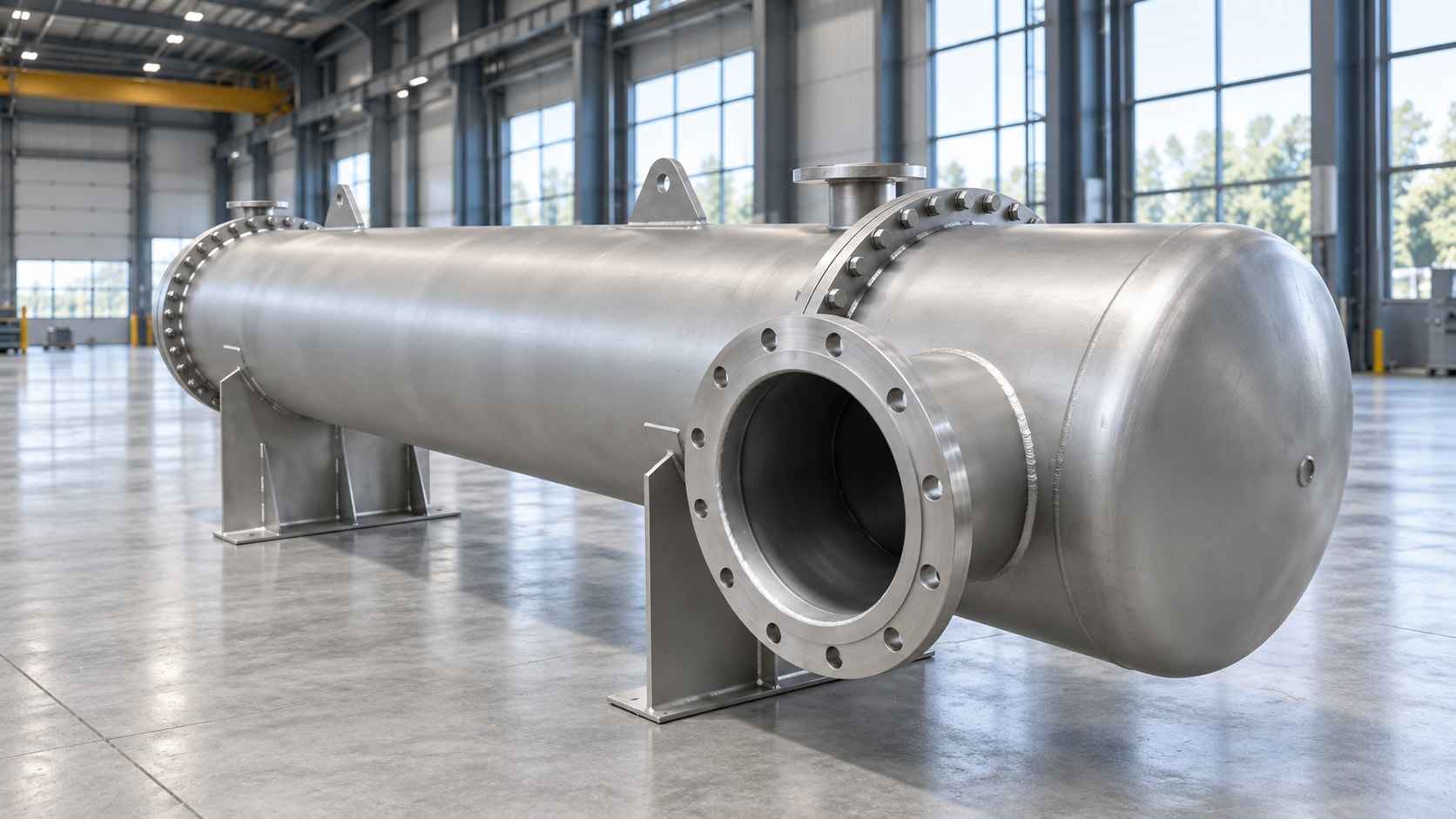

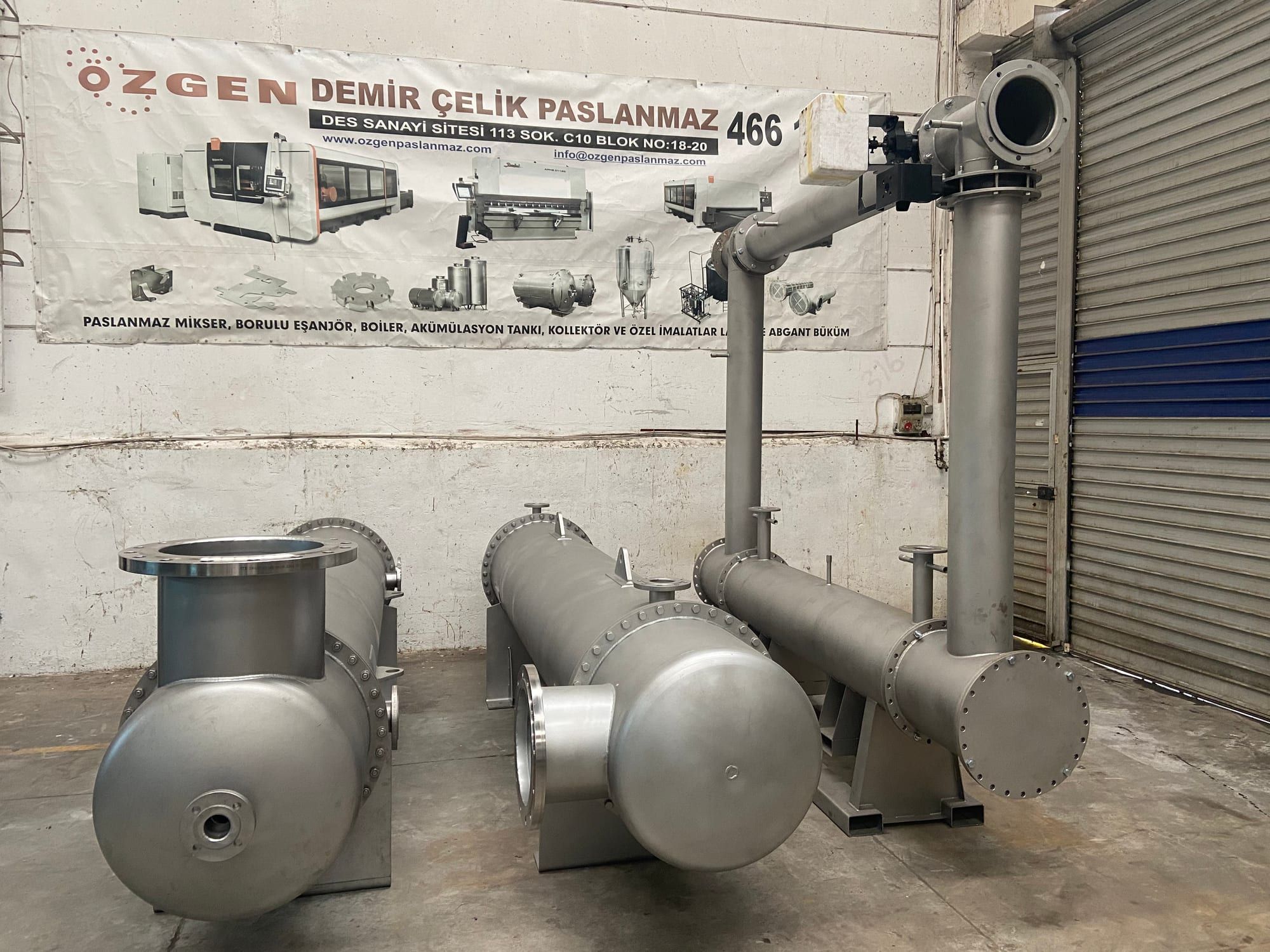

Adını dizaynından kulanıla borulardan almıştır. Silindirik bir gövde ile gövdenin içine yerleştirilmiş küçük çaplı borulardan meydana gelir. Çalışma basıncına ve akışkan özelliklerine göre boruların et kalınlıkları tespit edilir. Borulu eşanjörlerin kendi grubu içinde çok çeşitli tipleri mevcuttur. Borulu ısı değiştiricisi , petrol rafineri ve diğer büyük kimyasal prosesler içeren tesislerde en yaygın kulanılan eşanjörlerdir.

Borulu ısı değiştiricilerinde dairesel kesitli borular kulanılır. Dairesel kesitli borular yüksek basınçlara dayanıklı oldukları için , boru tipi eşanjörler yüksek basınçlarda kulanılır. Borulu ısı eşanjörlerinde ısı transfer yüzeyi borulardan meydana gelir . Farklı sıcaklıklarda iki akışkan ısı değiştirici boyunca akar, biri içteki borular boyunca diğeri dış taraftaki büyük boru boyunca akar. Isı bir akışkandan diğerine trasfer olur. Akışkandan biri boruların içine akarken, diğer akışkan gövde tarafından borulara paralel veya çapraz olarak akar. Bundan dolayı ısı transferi buruların yüzeylerinde gercekleşir. Akışkanlar arasında ısı transferinde kulanılan bu metod bir çok uygulamada , atık ısının tekrar kulanılmasını saglar. Bu enerjinin geri kazanımı için çok önemlidir.

Borulu Eşanjör Kullanım Alanları

Borulu eşanjörler termik santrallerede, petrol rafinerilerinde, Kimya endüstrisinde gövde borulu ısı değiştiricilerin çok fazla uygulama alanı mevcıttır.

Tekstil , gıda ve gemi gibi başlıca ana sektörlerde kulanılır. Gemilerin yag, yakıt , su devrelerinde ısıtma , sogutma / yoğuşturma amacı için sıklıkla kulanılır. Isıtıcı olarak su buharı , sogutucu olarak tatlı su veya deniz suyu kullanılır. Deniz suyu kulanılan devrelerde katodik koruma uygulanır.

Ayrıca buhar, kızgın yağ kazanı ve kızgın su kazanı bulunan firmalarda kulanma suyu veya sıcak su düşük basınçlı buhar talebi vb. ihtiyaçların kulanılmasında kulanılır. Enerji geri kazanım uygulamalarında, tekstil sektöründe atık su geri kazanım sistemlerinde temizleme etkenlerinin göz önünde bulundurulması halinde U ve düz borulu eşanjörler proses kolaylığı sağlar.

Borulu Eşanjör Avantajları

Borulu ısı değiştiricisi veya ısı eşanjörü , ısı değiştiricilerin bir çeşitidir.Daha doğru tanımla ısı eşanjörü tasarlarken kulanılan sınıflandırmalardan biridir.

  • Borulu eşanjörler yüksek basınca dayanabilecek şekilde tarasımı ve imaları yapılır.
  • Yüksek ve düşük sıcaklıklarda tasarımı ve borulu eşanjör imalatı tapılır.
  • Termik şoklara dayanıklılardır.
  • Boyut sınırlaması yoktur.
  • Borulu eşanjörler bütün uygulamalarda kulanıla bilir.
  • Basınç kaybı askeri düzeydedir ve proses amacına uygun olarak askeri düzeyde tutulabilir.
  • Borulu eşanjör bakım ,onarım ve temizlik için kolaylıkla sökülür ve tekrar montaj yapılabilir.
  • Boru çapı , boru sayısı , boru uzunluğu , boru adımı ve boru düzenlemesi değiştirilebilir. Bu nedenle borulu ısı değiştiricilerin dizaynları oldukça esnektir.

Borulu Eşanjör Çeşitleri

Borulu ısı değiştiricisi veya ısı eşanjörü , ısı değiştiricilerin bir çeşitidir.Daha doğru tanımla ısı eşanjörü tasarlarken kulanılan sınıflandırmalardan biridir.

Tasarım şekline göre;

  • U borulu eşanjör
  • Düz borulu eşanjör

Kullanım yerine göre;

  • İplik boyama makinesi eşanjörleri
  • Kumaş boyama makinesi eşanjörleri
  • Yağ soğutucu eşanjörşer
  • Turbo şarj soğutucu eşanjörler
  • Kompresör hava soğutucu eşanjörler
  • Gemi sektöründe kulanılan eşanjör çeşitleri
  • petro kimya ve refineri sektöründe kulanılan eşanjör çeşirleri

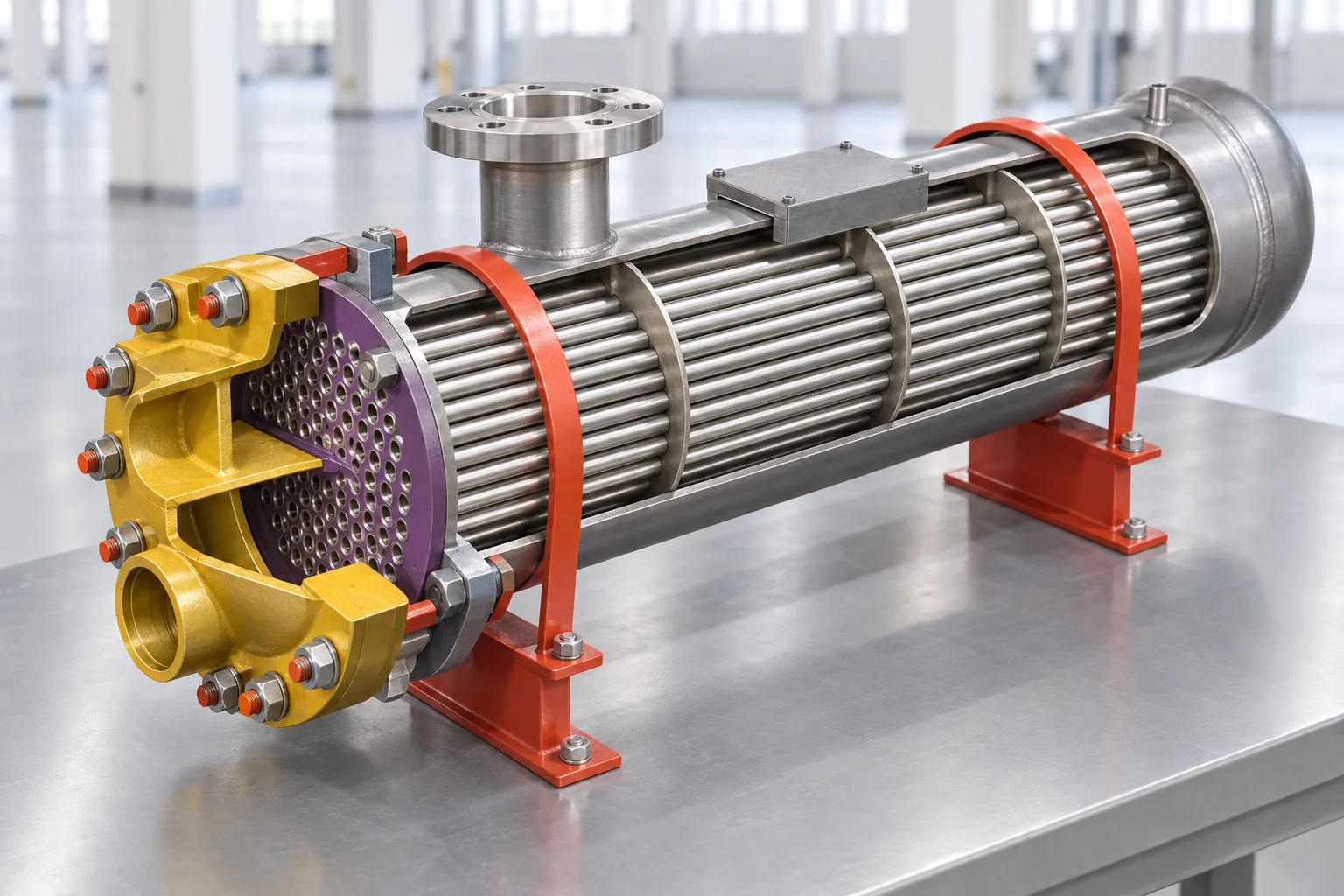

Borulu eşanjörleri meydana getiren parçalar ;

  • Düz ve u şeklinde kıvrılmış ısı transferinin yerine getirmesini saglayan borular.
  • Borulu eşanjörlerin dış gövdesi , kıvrılmış saclardan veya borulardan imal edilir.

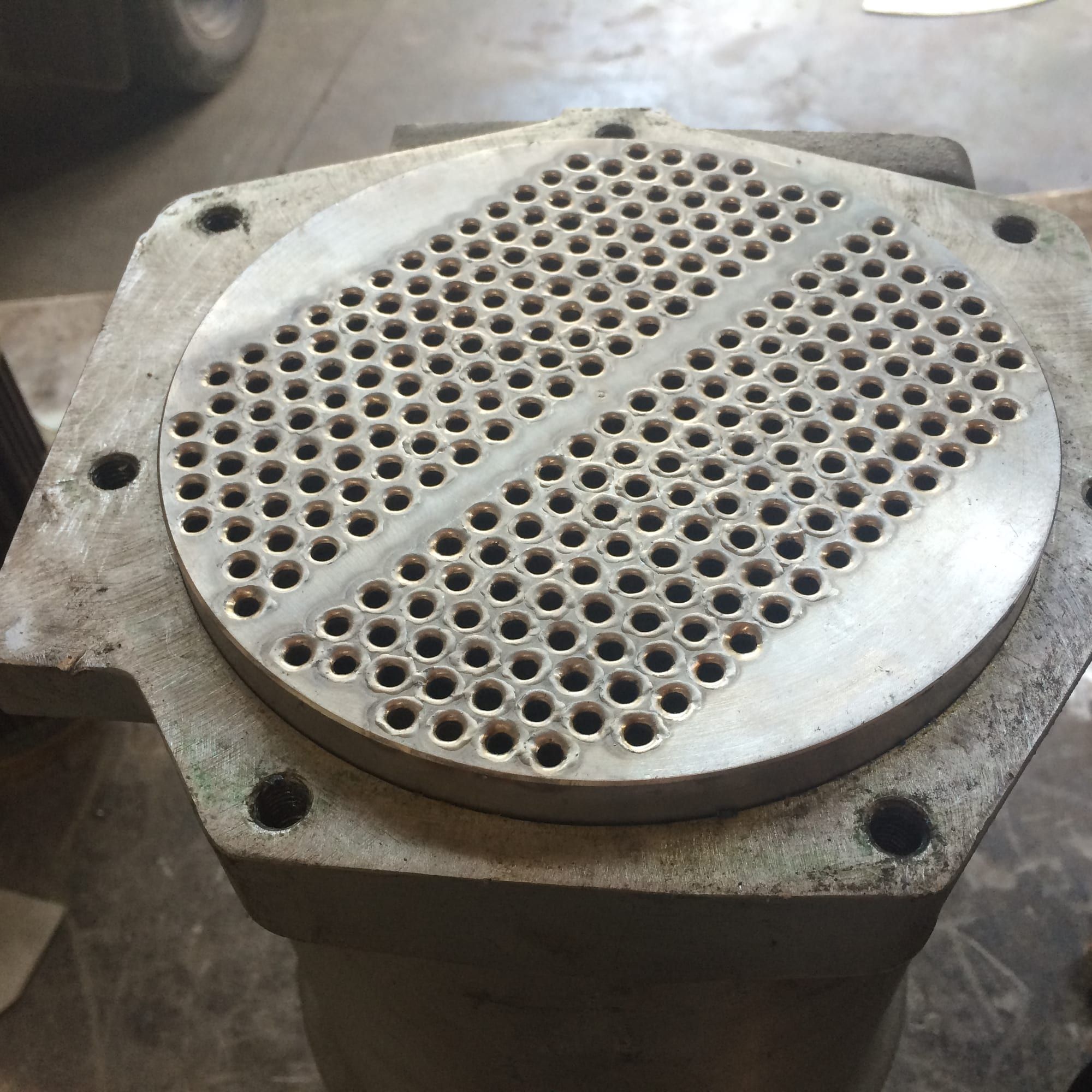

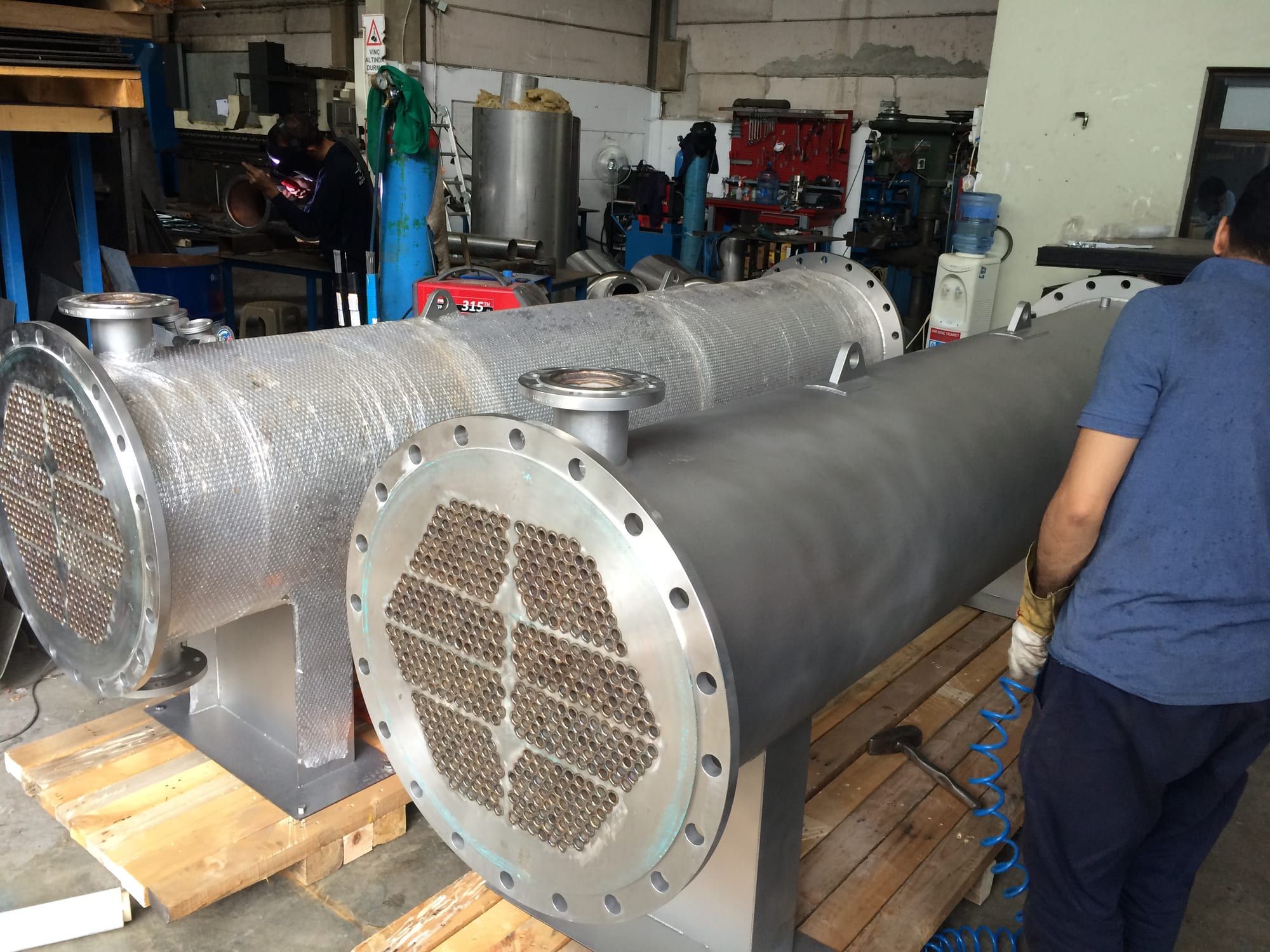

  • Boruların tespşt edildiği ayna

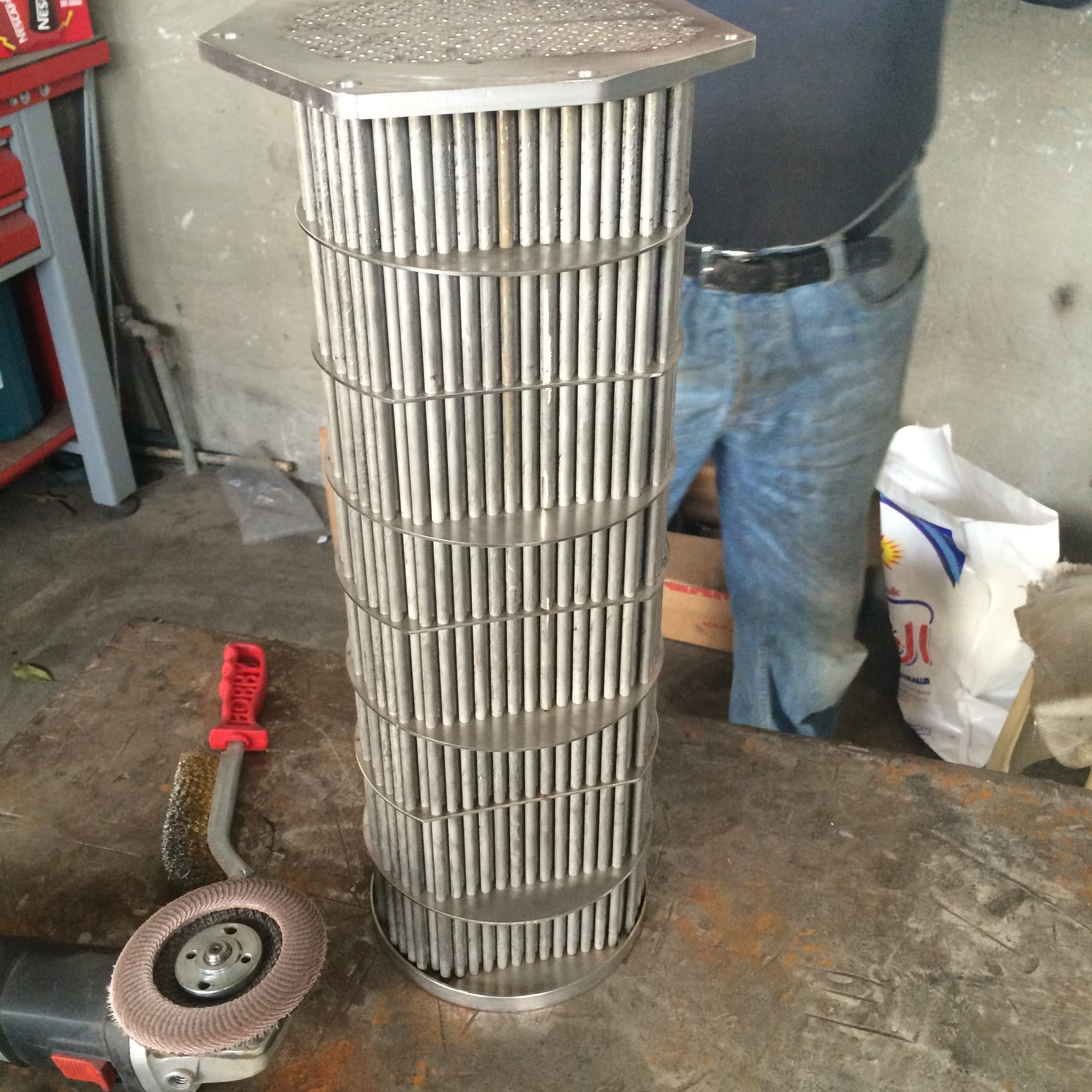

  • gövde içinde boruların dışındaki akış yönlendiren ve borulara destek olan yön değiştirme perdeleri.
  • Borulu eşanjörlerin gövde tarafı akışkanın giriş ve çıkışını sağlayan bağlantı elemanları.
  • Boru tarafına akışkanın girişini saglayan kafa ve bağlantı elemanları.

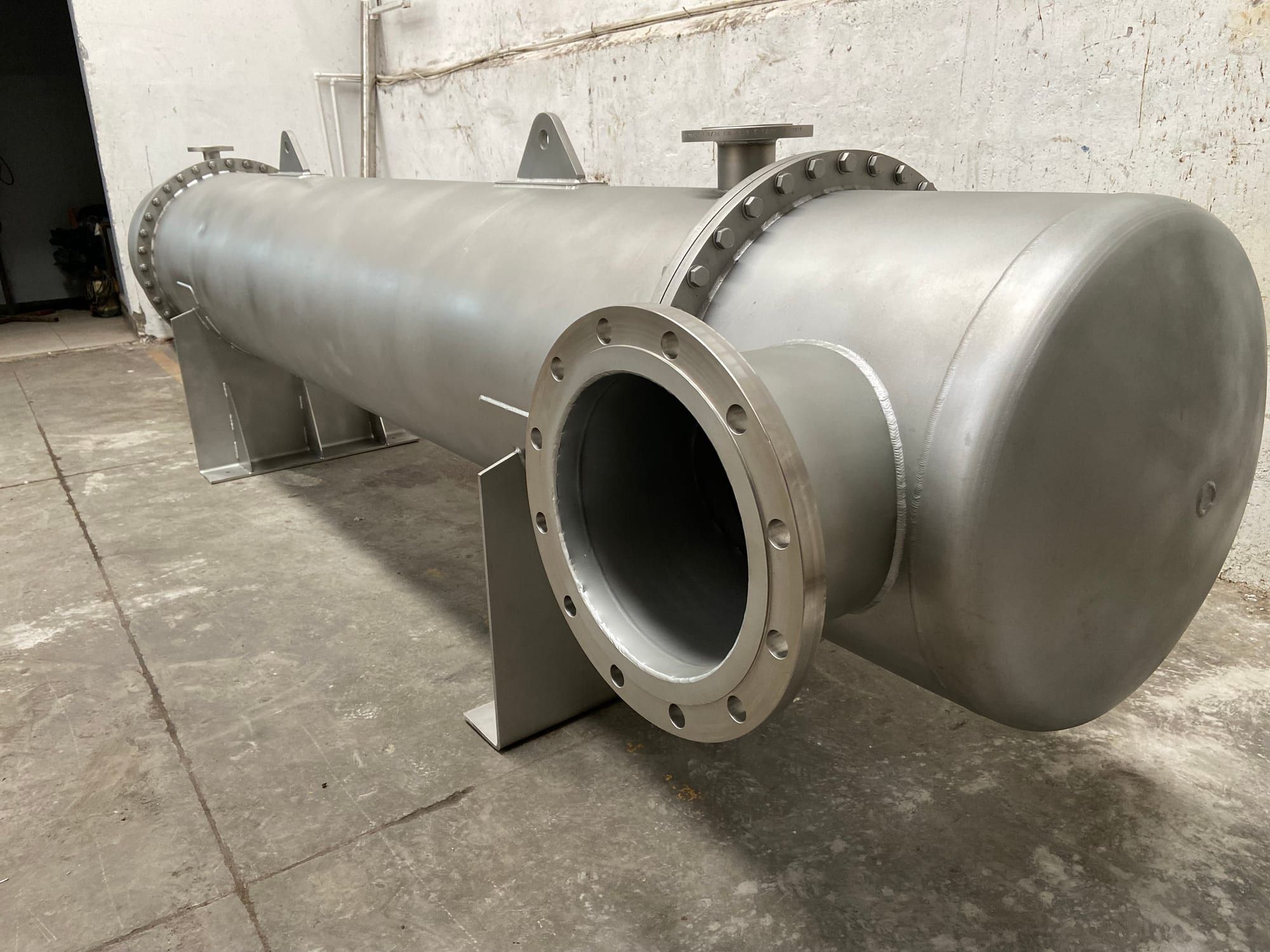

  • Ayna ve kafaların baglanmasını saglayan flanşlar.
  • Herhangi bir kaide üzerine montajını saglamak için ayaklar.
  • Eşanjör dış yüzeylerinden ısı kaybını önleyici izalasyon.
